扶镜——镜头调试技巧

日期: 2020-04-20
浏览次数: 5

理论篇:为啥总看不到重点

弄懂腹腔镜的视角原理是扶镜的基础,市面上一般有0°和30°两种镜头(如下图)。0°镜光线是直射的,与手电筒射出的光线一般呈扇形;30°镜由于光线的偏角射出,可以通过转动光纤,提供多角度的手术画面,有利于观察盆腔侧方、子宫后方等“旮旯角”的地方,临床上较为常用。

扶镜——镜头调试技巧

本期以30°镜头为例讲解

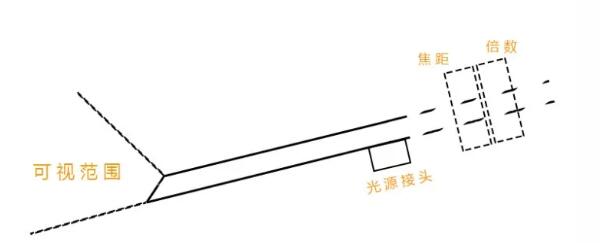

顺着镜身的方向不是视野的方向,视野方向偏向光源接口对侧。这种构造可以极大地增加了手术的可视范围(如下图)

扶镜——镜头调试技巧

30°镜的可视范围是一个圆锥体空间(如下图)。手术中采用斜切面水平垂直对着操作区是亮度最好、视野暴露最清晰的角度。

扶镜——镜头调试技巧

应用:由于镜头头部的构造是个斜切面,手术中需通过不时的调整变换角度来达到更好的暴露如上图提到的斜切所对的就是最好的暴露,判断斜切是通过光源接头来为基准的,因为二者是相对静止且位置对立。

扶镜——镜头调试技巧

光源线的作用不仅仅是为了提供光源,最主要是给操作者旋转镜头提供了很大的便利!忽视旋转镜头也就有可能丧失地利的优势,手术者别扭,手术也会不那么轻松顺利。如下图所示,两个光源角度的不同暴露的情况就不一样,需要亲们根据实际情况,因地制宜来选择。


扶镜——镜头调试技巧

操作篇:腹腔镜调试里的学问
0

白平衡:除了按照特定参数调节,简便的方法也可以在腹腔镜进入腹腔之前参照纱布对白平衡
调焦:调焦距和使用单反差不多,根据视物远近习惯来调节。把镜头拉近到手术者手术视野最为舒适的距离来调节焦距到最佳,由于调焦系统有反应的过程,所以应在最优焦距的位置缓慢调节。
倍数:一般情况下倍数不易太大,倍数大了容易模糊,小了看着不习惯。建议把屏幕一角稍微露出圆形视野外围暗区。当手术者操作与镜头发生碰撞,又要暴露清晰时,可以退出部分镜头增加放大倍数来满足要求。
参照:以腹前壁、两侧圆韧带、两侧骶韧带(水平线)为参照。术中需要随时参照这三个地方是否曾水平状态,从而判断左手托住的摄像头是否旋转。

角度调整:善于利用光纤(对于有角度的镜子而言),角度拿捏实际与人体扭动脖子看周边环境理同。

  • 镜身正立(立正身体)视野正视前方、前下方;

  • 欲视左侧则镜面转向左侧(光纤向右倒);

  • 欲视右侧则镜面转向右侧(光纤则向左倒)。

旋转光纤一般从12点顺时针旋转,尽量不要逆时针旋转(9-12点位置),容易干扰主刀的右手操作,同时视角与主刀的操作器械平行,操作点就显得过远,观察不佳。

扶镜——镜头调试技巧


0

讨论篇:常见的问题
镜子显像模糊:
  • 镜头头部模糊:可以泡、可以擦、也可以蹭;
  • 焦距问题:在操作视野距离调节焦距,过远过近都可能不清楚;
  • trocar内有污物,纱条擦拭即可;
  • 手握的镜头与伸入腹腔的镜身之间的镜头可能受污染导致不清楚;
  • 机器或外接线路出现问题。

视野不正:

扶镜子另一个关键是要让视野正向,即通过屏幕看到的体内构造的上下左右要与身体现有姿势的上下左右相一致。保持一致的方式,首先要让手握镜头部摆正,时时刻刻保持摆正,一般是手持部都有一些按钮,让所有按钮的中心点垂直冲上即为正方向(如下图)。

扶镜——镜头调试技巧


声明:本文部分内容转自 医梯研习平台本文重在医学知识普及,不求任何经济效益,如有侵权,及时联系我们。
